市口鉄工所で設置稼働している機械設備です。さまざまなニーズに応えるラインナップ。
ボーリング加工・マシニング加工・汎用フライス・NC・汎用 旋盤・ワイヤー加工・各種研磨・各種熱処理・その他機械加工

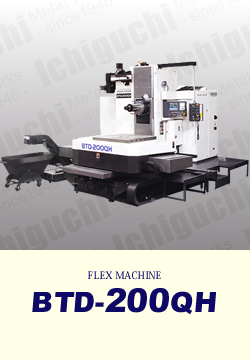

テーブル形横中ぐりフライス盤 BTD-200QH
メーカー：TOSHIBA MACHINE
多くのユーザーに支えられ続けたベストセラー機 フレックスマシーン。さらに使いやすく、より高次元での加工をサポートする新機能搭載。
テーブル作業面の大きさ 1,000mm×1,200mm
テーブル上の最大積載重量 4,000kg
X軸の移動量 1,500mm
Y軸の移動量 1,200mm
Z軸の移動量 700mm
W軸の移動量 400mm
テーブルの最小割出し角度／B 0.0001度
主軸の回転速度／min-1 20～3000[15～5000]
主軸用電動機(30分/連続)／kW AC30/22
ATC工具収納本数 30 [60,90]
※[ ]内数値は特別仕様の場合を示します。

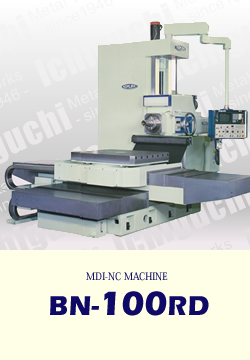

NC横中ぐり盤 BN-100RD
メーカー：NOMURA
中ぐり、フライス、ドリル、タップなどを能率よく、高精度に加工。
主軸の直径 100mm
テーブル作業面の大きさ 1,000mm×1,120mm
テーブル上の最大積載重量 3,000kgf(均等分散荷重の場合)
テーブル上面のベッド下面よりの高さ950mm
主軸の回転速度 5～1,250rpm(2域無段)
Ｘ,Ｙ,Ｚ軸の送り速度 2～2,000mm/min
Ｗ軸の送り速度 1～2,000mm/min
Ｘ,Ｙ,Ｚ軸の早送り 6,000mm/min
Ｗ軸の早送り 4,000mm/min
ロータリーテーブルの早旋回 1.3rpm

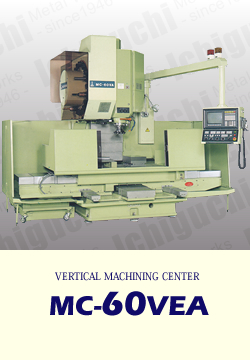

マシニングセンター MC-60VEA
メーカー：OKUMA
安定したフルパワー切削！しかも高精度。加工能率・加工精度の極限を追及。
フルパワー領域 187～5,000min-1{rpm}
主軸トルク 1,123Ｎ・m
位置決め精度 ±0.005mm/フルストローク
繰り返し制度 ±0.002mm
高速同期タッピング max 1,500min-1{rpm}
電動機＋カム駆動方式の採用によりＡＴＣ時間が大幅に短縮
リヤチップガード装備で工場のクリーン化に貢献
4ウェイガイドにより安定した高精度を維持
Ｈｉ2-ＮＣ(オプション)対応構造で連続切削送り 6m/minも実現可能
高機能32ビットＣＮＣ ＯＳＰ５０２Ｍ搭載

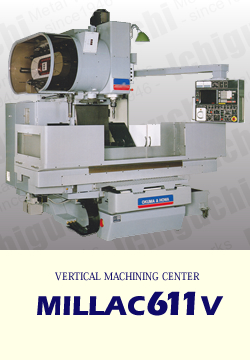

マシニングセンター MILAC611V
メーカー：OKUMA＆HOWA
テーブル面とフトコロを大きくしワイドな加工容積を確保。クラス最上級のスペックで金型加工に最適。切粉回収は幅広い切粉回収溝を設けシュートを通して機械本体外に排出。
テーブル寸法(作業面積) 1,600mm×600mm
テーブル積載重量 1,000kg
床面よりテーブル上面までの高さ 830mm
早送り速度 1,000mm/min
切削送り速度 1～2,000mm/min
主軸穴のテーパー Ｎ．Ｓ．Ｔ No.50
主軸回転速度 30～3,500rpm
マガジン工具保有数 20本

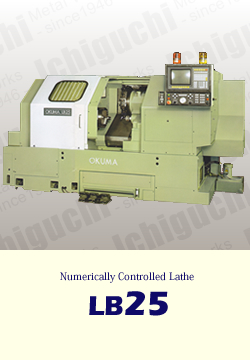

NC旋盤 LB-25
メーカー：OKUMA
中、大物ワークに対し、コストパフォーマンスを徹底追及すると共に、最新技術の導入により高精度・高速・強力加工を実現。
称呼 360×1,250-1{rpm}
最大加工径×長さ φ360×1,250mm
主軸 直径/貫通穴径 φ120/φ80
主軸 回転速度と変換数 65～3,500rpm
移動距離 Ｘ 185mm+45mm Ｚ 1,270mm
早送り速度 Ｘ 12,000mm/min Ｚ 15,000mm/min

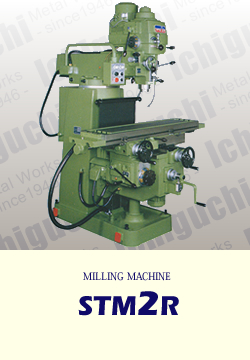

ラム型堅フライス STM-2R
メーカー：OKUMA＆HOWA
テーブル作業面積(長さ×幅) 1,350mm～310mm
テーブル最大移動距離(左右×前後×上下) 710mm×300mm×410mm
主軸穴テーパー Ｎ．Ｓ．Ｔ No.40
主軸回転数(rpm)無段 85～3,000(50Hz) 100～3,600(60Hz)
主軸クイル移動量 127, ±55°
主軸用電動機 1.5kw(2HP)×4P(特別3HP)
ワイヤーカット α-1ic
メーカー：OKUMA＆HOWA
高速高精度ＡＩワイヤカット放電加工機。加工現場の真のニーズに応える。
加工方式 浸漬/フラッシング
最大工作物寸法 820mm×730mm×300mm
最大工作物質量 1,000kg
テーブルストローク 550mm×310mm
Ｚ軸ストローク 310mm
ＵＶ軸 ストローク ±60mm×±60mm
最大テーパー角度 ±30°/80mm
使用ワイヤ直径 φ0.1mm～φ0.3mm
最大ワイヤ質量 16kg
最大加工速度 330m㎡/min(φ0.3mm真鍮ワイヤ/ＡＣ加工)
その他機械一覧
| 機械名 型式 | メーカー | 台数 |
|---|---|---|
| 堅フライス盤 STM-2V | 大隈豊和 | 1 |
| 堅フライス盤 | 春日 | 1 |
| 汎用旋盤 CLL2000 | 中部 | 1 |
| 汎用旋盤 LEO-80A | ワシノ | 1 |
| ラジアルボール盤 RH-1500 | トミナガ | 1 |
| ラジアルボール盤 YR3-130 | 吉田 | 1 |
| 卓上ボール盤 YBD-420 | 吉田 | 1 |
| 卓上ボール盤 YBD-450 | 吉田 | 1 |
| 卓上ボール盤 TB-300 | 並木 | 1 |
| コンターマシン U-360 | 日本工機 | 1 |
| 油圧プレス C型 | 山本 | 1 |
| 溶接装置 交流アーク | -- | 1 |
| 走行クレーン | -- | 3 |
